A dilatação térmica, medida por meio da técnica de dilatometria, é uma das ferramentas mais importantes para compreender o comportamento de materiais cerâmicos durante os ciclos de aquecimento e resfriamento. A análise dilatométrica permite acompanhar as variações dimensionais de um corpo cerâmico em função da temperatura, fornecendo informações fundamentais para o desenvolvimento de formulações estáveis e para o projeto de sistemas corpo–esmalte compatíveis.
O conhecimento da curva de dilatação térmica é essencial para prever tensões geradas durante a queima e o resfriamento, minimizar defeitos de fabricação e garantir o desempenho mecânico e dimensional do produto acabado. Além disso, essa técnica possibilita identificar transformações de fase, processos de sinterização e reações mineralógicas que ocorrem ao longo do ciclo térmico.

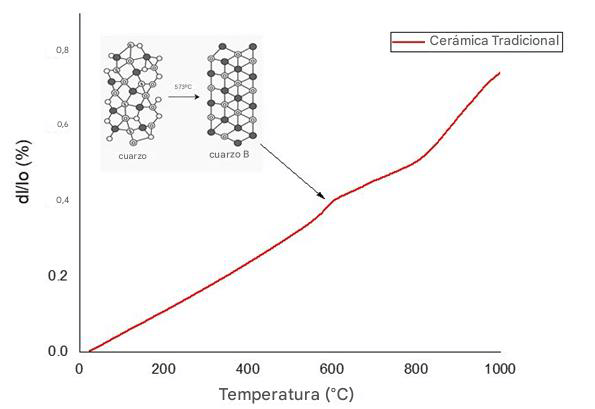

Na curva apresentada abaixo, correspondente a um corpo típico utilizado na fabricação de placas cerâmicas, observa-se uma mudança significativa na inclinação próxima de 573 °C. Essa alteração está associada à conhecida transformação alotrópica do quartzo, denominada transição α–β quartzo.
O quartzo é um dos principais constituintes das massas cerâmicas tradicionais e apresenta uma estrutura cristalina trigonal na fase α (estável em temperaturas mais baixas). Ao atingir aproximadamente 573 °C, ocorre uma reorganização estrutural dos tetraedros de SiO₂, resultando na formação da fase β-quartzo, que possui estrutura hexagonal. Embora essa transformação aconteça de maneira rápida e reversível, ela provoca uma expansão volumétrica da ordem de 0,8 a 1,0%, gerando uma descontinuidade característica na curva de dilatação térmica.
Essa mudança de volume é particularmente importante porque pode induzir tensões internas quando o aquecimento ou o resfriamento ocorrem de forma excessivamente rápida. Durante a etapa de resfriamento, a transformação inversa (β → α) provoca uma contração igualmente abrupta, tornando essa faixa de temperatura uma região crítica do ciclo de queima. Por esse motivo, o controle adequado das taxas de aquecimento e resfriamento próximas a 573 °C é essencial para evitar defeitos como trincas, fissuras e perda de resistência mecânica.
Além do quartzo, outros polimorfos da sílica podem estar presentes no corpo cerâmico, especialmente em formulações submetidas a temperaturas elevadas de queima. Entre eles destacam-se a tridimita e a cristobalita, cujas características térmicas possuem grande influência sobre o desempenho do produto final.
A tridimita pode se formar a partir do quartzo em temperaturas superiores a aproximadamente 870 °C, dependendo da composição química do sistema e do tempo de permanência na temperatura de queima. Sua transformação α ↔ β ocorre
em torno de 117 °C e está associada a uma variação volumétrica relativamente pequena, da ordem de 0,5%. Embora menos crítica que a cristobalita, essa transformação também pode contribuir para o desenvolvimento de tensões térmicas durante o resfriamento.
A cristobalita, por sua vez, merece atenção especial devido à magnitude de sua expansão térmica associada à transformação alotrópica. Sua formação ocorre tipicamente em temperaturas superiores a 1470 °C em sistemas puros de sílica, mas pode ocorrer em temperaturas significativamente menores em corpos cerâmicos industriais devido à presença de fundentes e outros componentes da massa. A transformação α ↔ β da cristobalita acontece entre aproximadamente 200 °C e 270 °C e produz uma expansão repentina que pode variar entre 3 e 5%, valor muito superior ao observado para o quartzo e para a tridimita.
Durante o resfriamento, a transformação reversa da cristobalita (β → α) gera uma contração igualmente abrupta. Essa mudança volumétrica intensa pode resultar em elevadas tensões internas, favorecendo a formação de microtrincas, rachaduras e falhas por choque térmico. Em situações extremas, a presença excessiva de cristobalita pode comprometer seriamente a integridade estrutural da peça, reduzindo sua resistência mecânica e sua durabilidade em serviço.
Dessa forma, o controle da quantidade e da distribuição dessas fases cristalinas torna-se um aspecto fundamental da engenharia cerâmica. A composição da massa, a granulometria das matérias-primas, a temperatura máxima de queima, o tempo de permanência e a curva de resfriamento são parâmetros que influenciam diretamente a formação de quartzo residual, tridimita e cristobalita, e consequentemente o comportamento térmico do produto.
A interpretação detalhada das curvas dilatométricas permite identificar essas transformações e avaliar seus impactos sobre a estabilidade dimensional do sistema. Essas informações são indispensáveis para o ajuste da composição do corpo cerâmico e para a seleção de esmaltes com coeficientes de expansão térmica compatíveis, reduzindo o risco de defeitos como gretamento (crazing), descascamento (shivering) e trincamento.
Portanto, compreender as transformações de fase da sílica e seus efeitos sobre a dilatação térmica é um passo fundamental para otimizar o processamento de cerâmicas tradicionais. Esse conhecimento constitui a base para estudos mais avançados sobre compatibilidade esmalte–corpo, desempenho térmico e confiabilidade dos revestimentos cerâmicos ao longo de sua vida útil.

A dilatação térmica, medida por meio da técnica de dilatometria, é uma das ferramentas mais importantes para compreender o comportamento de materiais cerâmicos durante os ciclos de aquecimento e resfriamento. A análise dilatométrica permite acompanhar as variações dimensionais de um corpo cerâmico em função da temperatura, fornecendo informações fundamentais para o desenvolvimento de formulações estáveis e para o projeto de sistemas corpo–esmalte compatíveis.
O conhecimento da curva de dilatação térmica é essencial para prever tensões geradas durante a queima e o resfriamento, minimizar defeitos de fabricação e garantir o desempenho mecânico e dimensional do produto acabado. Além disso, essa técnica possibilita identificar transformações de fase, processos de sinterização e reações mineralógicas que ocorrem ao longo do ciclo térmico.
Na curva apresentada abaixo, correspondente a um corpo típico utilizado na fabricação de placas cerâmicas, observa-se uma mudança significativa na inclinação próxima de 573 °C. Essa alteração está associada à conhecida transformação alotrópica do quartzo, denominada transição α–β quartzo.
O quartzo é um dos principais constituintes das massas cerâmicas tradicionais e apresenta uma estrutura cristalina trigonal na fase α (estável em temperaturas mais baixas). Ao atingir aproximadamente 573 °C, ocorre uma reorganização estrutural dos tetraedros de SiO₂, resultando na formação da fase β-quartzo, que possui estrutura hexagonal. Embora essa transformação aconteça de maneira rápida e reversível, ela provoca uma expansão volumétrica da ordem de 0,8 a 1,0%, gerando uma descontinuidade característica na curva de dilatação térmica.
Essa mudança de volume é particularmente importante porque pode induzir tensões internas quando o aquecimento ou o resfriamento ocorrem de forma excessivamente rápida. Durante a etapa de resfriamento, a transformação inversa (β → α) provoca uma contração igualmente abrupta, tornando essa faixa de temperatura uma região crítica do ciclo de queima. Por esse motivo, o controle adequado das taxas de aquecimento e resfriamento próximas a 573 °C é essencial para evitar defeitos como trincas, fissuras e perda de resistência mecânica.
Além do quartzo, outros polimorfos da sílica podem estar presentes no corpo cerâmico, especialmente em formulações submetidas a temperaturas elevadas de queima. Entre eles destacam-se a tridimita e a cristobalita, cujas características térmicas possuem grande influência sobre o desempenho do produto final.
A tridimita pode se formar a partir do quartzo em temperaturas superiores a aproximadamente 870 °C, dependendo da composição química do sistema e do tempo de permanência na temperatura de queima. Sua transformação α ↔ β ocorre
em torno de 117 °C e está associada a uma variação volumétrica relativamente pequena, da ordem de 0,5%. Embora menos crítica que a cristobalita, essa transformação também pode contribuir para o desenvolvimento de tensões térmicas durante o resfriamento.
A cristobalita, por sua vez, merece atenção especial devido à magnitude de sua expansão térmica associada à transformação alotrópica. Sua formação ocorre tipicamente em temperaturas superiores a 1470 °C em sistemas puros de sílica, mas pode ocorrer em temperaturas significativamente menores em corpos cerâmicos industriais devido à presença de fundentes e outros componentes da massa. A transformação α ↔ β da cristobalita acontece entre aproximadamente 200 °C e 270 °C e produz uma expansão repentina que pode variar entre 3 e 5%, valor muito superior ao observado para o quartzo e para a tridimita.
Durante o resfriamento, a transformação reversa da cristobalita (β → α) gera uma contração igualmente abrupta. Essa mudança volumétrica intensa pode resultar em elevadas tensões internas, favorecendo a formação de microtrincas, rachaduras e falhas por choque térmico. Em situações extremas, a presença excessiva de cristobalita pode comprometer seriamente a integridade estrutural da peça, reduzindo sua resistência mecânica e sua durabilidade em serviço.
Dessa forma, o controle da quantidade e da distribuição dessas fases cristalinas torna-se um aspecto fundamental da engenharia cerâmica. A composição da massa, a granulometria das matérias-primas, a temperatura máxima de queima, o tempo de permanência e a curva de resfriamento são parâmetros que influenciam diretamente a formação de quartzo residual, tridimita e cristobalita, e consequentemente o comportamento térmico do produto.
A interpretação detalhada das curvas dilatométricas permite identificar essas transformações e avaliar seus impactos sobre a estabilidade dimensional do sistema. Essas informações são indispensáveis para o ajuste da composição do corpo cerâmico e para a seleção de esmaltes com coeficientes de expansão térmica compatíveis, reduzindo o risco de defeitos como gretamento (crazing), descascamento (shivering) e trincamento.
Portanto, compreender as transformações de fase da sílica e seus efeitos sobre a dilatação térmica é um passo fundamental para otimizar o processamento de cerâmicas tradicionais. Esse conhecimento constitui a base para estudos mais avançados sobre compatibilidade esmalte–corpo, desempenho térmico e confiabilidade dos revestimentos cerâmicos ao longo de sua vida útil.
